一、邊境防疫現狀

邊境防疫，投入了大量的資金、人力、物力，取得了一定的管控效果。但是，由于現有的視頻監控設備不能主動發現目標并報警，無法及時感知邊境線安全態勢，需要監控值守人員24小時不間斷值守，還需要不停的轉動角度和焦距，由于監控值守人員無法做到24小時全神貫注視頻監控畫面，所以現有的監控方式存在一定的安全隱患。必須采取先進的電子預警技術，主動發現目標，才能彌補視頻監控設備的缺點，確保達到“一個出不去，一個進不來”的目標。

本設計在現有視頻監控系統的基礎上，加入雷達、照明補光設備，實現圍欄全覆蓋、視頻監控全覆蓋、電子預警全覆蓋、照明補光全覆蓋。達到對邊境安全態勢及時感知的目的，由以往勞動密集型的巡邊機制，改為“無人值守、定時巡邏、預警出擊”的先進管理模式，提高巡邊作業的效果和效率，大大減少了安保人員的數量和費用，使現有設備投資得到了有效回報。建立全國邊境防疫安防樣板工程，為各邊境線城市防疫建設提供示范作用。

星爍雷球探照燈預警系統已成功應用于云南瑞麗，廣東東莞等城市，用于打擊制止非法入境，并取得較好的成果。

二、邊境防疫建設目標

邊境防疫建設項目目標主要是指通過在現有視頻監控系統上加裝可主動發現可疑目標雷球探照燈預警系統，實現對邊境地區安防業務的動態監視、智能決策、遠程控制。邊境防疫安防項目建設目標主要有以下三大部分組成。

1）增加超腦網絡探照燈：在原有及新建視頻監控桿上，增加一臺超腦網絡探照燈，做為攝像機補光設備，保證攝像機夜間也能回傳全彩高清畫面。超腦網絡探照燈由雷球探照燈預警系統進行控制，保證在發現警情時，能對發現可疑目標區域進行最優化補光（補光面積、補光亮度、補光角度等）。

          2）使用雷達技術：作為超腦網絡探照燈觸發點亮的和報警機制。在原有及新建監控桿上，除了安裝超腦網絡探照燈，再安裝一個邊境專用雷達（水平30?，探測人的距離為1500米），在二道網形成一個500米寬、180米高的微波周界。有人進入二道網左右250米距離，即可被發現并報警，探照燈被點亮。探照燈與視頻聯動追蹤侵入目標。

          3）多源感知技術應用：在邊境管控中有一些視頻監控受環境約束，視頻監控無法拍全、拍清，雷達技術正好可以應用在這些區域，與雷達相互配合，真正實現無盲區無死角的目的，建立一種新型的科技管邊模式。

雷達技術是該項目中的關鍵。針對邊境線這種線性區域的特點，

專門開發了這種邊境專用雷達，實現了雷達對樹木晃動、地面雜波的自動屏蔽處理，誤報率極低。如下圖所示



  邊境專用雷達

三、系統結構

整個系統分為現場層、傳輸層、應用層三大部分。系統通過部署在邊境沿線上的各個雷達設備，實時對人員、車輛非法入侵進行掃描。同時，安防監視雷達的報警信號與超腦網絡探照燈、視頻監控視頻系統進行聯動，并通過以太網交換機把報警信號發送給監控室，系統收到告警信息后，自動將報警畫面切換到目標攝像頭的監控畫面上，同時GIS系統（衛星地圖）顯示報警地點，供值班人員進行現場畫面的查看，進一步確認現場實際入侵情況。系統結構圖詳見下圖。



系統結構具備以下特征：

(1) 以公安安防業務為核心，規劃安防信息化建設的規范、標準和框架；

(2) 統一標準、功能和數據接口的雷達安防基礎平臺系統單元；

(3) 已建系統經過簡單改造就能實現兼容接入，避免重復投資和投資浪費；

(4) 適應現場網絡現狀的信號流架構；

(5) 模塊化、可組裝化的系統結構。

2.3 應用層

應用層為邊防總控中心及多地客戶端（邊防支隊、執勤房等）?，F(xiàn)場所有雷達監控數據統一傳送至總控中心服務器，服務器對現場數據進行分類存儲、處理和轉發。多地客戶端通過實時接收總控中心服務器數據，實時對邊境線進行安防監視，實現安防指揮調度的動態管理。如下圖所示。

2.3.1 應用層功能

監控應用層是公安機關邊境日常安防的決策機構，具有監控、管理和指揮的職能。監控應用層基本功能包括：

1) 實現對邊境各區域所屬轄區域安防指揮調度的實時動態管理；

2) 監視邊境雷達、視頻等安防裝置、安防設備的參數和運行狀態，做到邊境安防安全、有效；

3) 報警顯示、報警管理以及事件的查詢。

4) 系統的故障診斷，系統的維護和管理，通信通道監視及管理等

2.4傳輸層

邊境線已建立了一套比較完善的視頻專用光纖傳輸網絡。主干網絡整體帶寬較為充裕，由專人進行維護和管理。

2.5 現場層

現場層負責對現場的活動目標（主要是人、車）進行識別和聯動報警，并將報警數據、設備狀態數據及視頻圖像上傳至邊防總控中心服務器，由平臺軟件對采集上傳的統一進行處理、分配、多地客戶端數據取自平臺服務器數據庫。

邊境雷球探照燈預警系統工程現場層設備包括雷達、攝像機、超腦網絡探照燈等，即當雷達監測到有活動目標出現在事先設定好的報警區域時，雷達發出報警指示：聯動攝像機到達發現目標點，聯動、開啟（夜間或環境照度不足）超腦網絡探照燈朝向發現目標合適區域，同時開啟報警器，播放事先錄制好的驅離警示語音文件。同時將現場的實時數據通過傳輸鏈路傳送到總控中心。

2.5.1  雷球探照燈預警系統現場層主要設備介紹

系統主要有前端的探測設備、照明設備和后臺的服務器和客戶端組成。下圖9、10為前端的雷達、照明設備。



                                                                        邊境專用雷達                                                       超腦網絡探照燈



1）雷達探測設備

采用定角度（水平30度、垂直20度）電掃雷達感知周界防區內的運動目標信息，對非法入侵進行預警并聯動視頻監控子系統和燈光控制子系統，實現入侵檢測實時自動告警。

2）燈光補光設備

無警情發生時，超腦網絡探照燈處于關閉狀態，有警情發生時，雷達控制開啟超腦網絡探照燈，同時自動連續調節探照燈的角度和照明面積、亮度等參數聯動跟蹤。

3）視頻監控設備

根據雷達發現的位置，聯動攝像機到達指定的位置，顯示防區內出現的活動目標。

3、設備性能介紹

3.1邊境沿線專用雷達

功能特點：對邊境線這種線性區域的特點，專門開發了這種定向周界警戒雷達，也是在國內第一家實現了雷達對樹木晃動、地面雜波的自動屏蔽處理。雷達誤報率極低。



       邊境專用雷達

專用雷達設備性能列表

型號	SN-R30D
傳感器類型	高分辨率定向雷達
探測范圍	行人最大1500米，車輛最大2000米
平均故障間隔時間	50,000小時
掃描頻率	5次每秒
掃描角度	30°
掃描高低角	20°
探測精度	小于1米
方位精度	0.5°
探測速度	0.3-30米/秒
電源	12VDC，發射功率小于3W
系統接口	Rs422
尺寸	300x200x85mm(長寬厚)
重量	＜4Kg
工作環境	室外全天候，IP67

3.2邊境沿線超腦網絡探照燈

針對邊境線距離長，監控點多，自然環境惡劣，冬天極冷夏天極熱的特點，我們提供超腦網絡探照燈以符合現場需求。

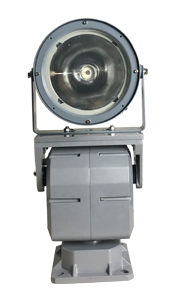

3.2.1  超腦網絡探照燈

產品特點：

l HID氙氣光源，高強度，亮度高達25000Lm;

l 支持熱啟動，使用中關閉后無需等其冷卻，可再次啟動；

l 直流電壓下具有反接保護，正負接反不會燒毀。

l 具有二次啟動功能，第一次啟動不成功，將每隔15S啟動一次，直到啟動成功。

技術指標：

型號	SN-3225FB
功率	150W
光源	第三代HID氙氣燈泡
亮度	25000Lm
色溫	3000K/6000K/8000K
光束角	3度
外殼材質	鑄鋁
燈芯壽命	6000小時
燈具云臺總重量	11kg
外殼顏色	銀灰
外殼材質	鑄鋁
工作溫度	-40~65 度
安裝方式	座式
旋轉角度	水平0~355° 垂直0~90°
